Тепловые насосы

Тепловые насосы — энергосберегающее отопительное оборудование

По прогнозам Мирового Энергетического комитета (МИРЭК), к 2020 г. в развитых странах мира теплоснабжение будет осуществляться с помощью тепловых насосов. Тепловой насос использует тепло, рассеянное в окружающей среде: в земле, воде, воздухе (его специалисты называют низко-потенциальным теплом.) Затратив 1 кВт электроэнергии в приводе насоса, можно получить 3-4 кВт тепловой энергии.

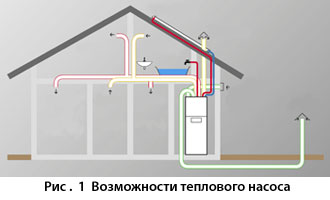

Тепловые насосы применяют, чтобы отапливать дома, готовить горячую воду, охлаждать или осушать воздух в комнатах, вентилировать помещения.

В США, Японии, Германии, Швеции, Швейцарии, Австрии, Финляндии такие установки внедряются просто скоростными темпами. А ведь жители этих небедных стран денежки считать умеют и зря ими не разбрасываются. Впрочем, настоящим лидером использования тепловых насосов является все-таки Швеция, осуществляющая тотальную программу их внедрения. В этой стране для работы тепловых насосов используется вода Балтийского моря с температурой +4 °С. Станция мощностью 320 МВт расположена на шести баржах, причаленных к берегу. К настоящему времени в мире эксплуатируются свыше 15 млн. тепловых насосов мощностью от нескольких киловатт до сотен мегаватт, а рынок ежегодных продаж составляет около миллиона установок

В Украине тепловые насосы только-только начинают появляться. Если солнечные батареи и ветровые эл. генераторы широко известны, то о тепловых насосах мало что известно даже в среде строителей, а уж потребители и вовсе довольствуются лишь слухами. Самых распространенных два: что это слишком дорогое удовольствие и что так попросту не бывает, потому что все очень уж хорошо получается.

Основные достоинства тепловых насосов:

1) Экономичность. Тепловой насос использует введенную в него энергию на голову эффективнее любых котлов, сжигающих топливо. Величина КПД у него много больше единицы. Между собой тепловые насосы сравнивают по особой величине - коэффициенту преобразования тепла (?), среди других его названий встречаются коэффициенты трансформации тепла, мощности, преобразования температур. Он показывает отношение получаемого тепла к затраченной энергии. К примеру, ? = 3,5 означает, что, подведя к машине 1 кВт, на выходе мы получим 3,5 кВт тепловой мощности, то есть 2,5 кВт природа предлагает нам безвозмездно. В среднем 60-75% потребностей теплоснабжения дома ТН обеспечивает бесплатно. Цифры настолько завораживающие, что невольно приходит на ум поговорка о бесплатном сыре. Действительно, первоначальные затраты на насос и монтаж системы сбора тепла довольно ощутимы и составляют $ 300-1200 на 1 кВт потребной мощности отопления. Но капиталовложения окупятся за 4-9 лет только за счет сберегаемого топлива и электричества. При сложившемся уровне цен на энергоносители ТН по экономичности уступают пока только газовым котлам (хотя подождем окончательной цены на газ…) но заметно выигрывают у жидкотопливных и электрических. Служат они по 15-20 лет до капремонта. в то время как газовое отопительное оборудование требует постоянной смены горелок с периодичностью в 3-5 лет (стоимость одной горелки составляет 1000-1500$). Кроме того, газовое отопительное оборудование требует постоянного обслуживания, в противном случае оно становится опасным. Печальная статистика пожаров и несчастных случаев связанных с газовым и дизельным отопительным оборудованием растет с каждым днем. В перспективе, в связи с ростом цен на все виды топлива, их лидерство обеспечено.

2) Повсеместность применения. Источник рассеянного тепла можно обнаружить в любом уголке планеты. Земля и воздух найдутся и на самом заброшенном участке, вдали от газовых магистралей и линий электропередач - везде этот агрегат раздобудет для себя "пищу", чтобы бесперебойно отапливать ваш дом, не завися от капризов погоды, поставщиков дизельного топлива или падения давления газа в сети. Даже отсутствие нужных 2-3 кВт электрической мощности не помеха. Для привода компрессора в некоторых моделях используют дизельные или бензиновые движки.

3) Экологичность. Тепловые насосы не только сэкономит деньги, но и сбережет здоровье обитателям дома и их наследникам. Агрегат не сжигает топливо, значит, не образуются вредные окислы типа CO, СO2, NOх, SO2 , PbO2. Потому вокруг дома на почве нет следов серной, азотистой, фосфорной кислот и бензольных соединений. Да и для планеты применение тепловых насосов - благо. Ведь по большому счету на ТЭЦ сокращается расход топлива на производство электричества. Применяемые же в тепловых насосах фреоны не содержат хлоруглеродов и озонобезопасны.
4) Универсальность. Тепловые насосы обладает свойством обратимости (реверсивности). Он "умеет" отбирать тепло из воздуха дома, охлаждая его. Летом избыточную энергию иногда отводят на подогрев бассейна.
5) Безопасность. Эти агрегаты практически взрыво- и пожаробезопасны. Нет топлива, нет открытого огня, опасных газов или смесей. Взрываться здесь просто нечему, нельзя также угореть или отравиться. Ни одна деталь не нагревается до температур, способных вызвать воспламенение горючих материалов. Остановки агрегата не приводят к его поломкам или замерзанию жидкостей. В сущности, тепловой насос опасен не более, чем холодильник.

Как работает тепловой насос?

По сути, Тепловой насос - это слегка преобразованный холодильник. В обоих есть испаритель, компрессор, конденсатор и дросселирующее устройство. Цикл работы у холодильника и насоса абсолютно одинаков, разнятся только параметры настройки. Даже внешне, по размерам и форме, поразительно похожи друг на друга. Холодильник работает, выкачивая тепло наружу. Тепловой насос работает по такому же принципу только наоборот. Он нагнетает тепло с улицы или же из почвы в Вашу гостиную. В холодильнике почти не ощущаемое тепло продуктов в конечном итоге выделяется в виде довольно горячего потока воздуха, отходящего от трубчатой панели конденсатора ("радиатор" на задней стенке). Поэтому, если из холодильника вытащить испарительную камеру (с трубами) и закопать в землю, мы и получим тепловой насос, который будет обогревать комнату теплым воздухом. А если конденсатор холодильника омывать водой, то ее, нагретую, можно использовать в радиаторах отопления или в ванной

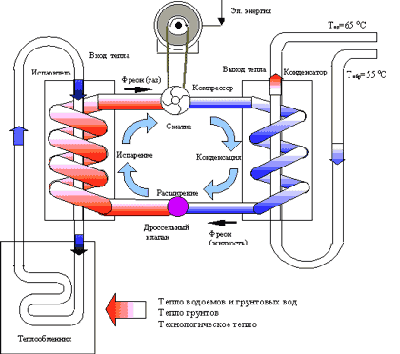

На рисунке приведена схема принципиального устройства парокомпрессионных тепловых насосов. В испаритель насоса поступает вода из низкопотенциального источника тепла.Фреон подбирается такой, чтобы мог закипать даже при минусовой температуре. Поэтому, даже когда совсем холодную воду прогоняют насосом через каналы испарителя, жидкий фреон все равно испаряется. Далее пар втягивается в компрессор, где сжимается. При этом его температура сильно увеличивается (до 90-100°С). Затем горячий и сжатый фреон направляется в теплообменник конденсатора, охлаждаемый водой или воздухом. На холодных поверхностях пар конденсируется, превращаясь в жидкость, а его тепло передается охлаждающей среде. Воду используют в системе отопления или горячего водоснабжения, а фреон, теперь снова жидкий, направляется на дросселирующий вентиль, проходя через который он теряет давление и температуру, а затем опять возвращается в испаритель. Все. Цикл завершился и будет автоматически повторяться, пока работает компрессор. Конструкция теплового насоса исключает попадание хладона в водяные магистрали систем отопления, горячего водоснабжения и окружающую среду
Описанная схема работы относится к агрегатам так называемого парокомпрессионного цикла. Помимо этих машин, существуют также насосы абсорбционные, термоэлектрические, эжекторные. В бытовых установках используют в основном парокомпрессионные машины.
Как подобрать тепловой насос?

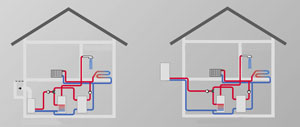

Успех применения теплового насоса в первую очередь зависит от того, откуда вы решите черпать низкотемпературное тепло, во вторую - от способа обогрева вашего дома (водой или воздухом). Дело в том, что агрегат работает как перевалочная база между двумя тепловыми контурами: одним, нагревающим, на входе (на стороне испарителя) и другим, отопительным, на выходе (конденсатор). По виду теплоносителя во входном и выходном контурах насоса мы рекомендуем: "грунт-вода", "вода-вода", "воздух-вода".
Но для всех типов характерен ряд особенностей, о которых полезно помнить при выборе модели. Во-первых, тепловой насос оправдывает себя только в хорошо утепленном здании, то есть с теплопотерями не более 60 Вт/м2. Чем теплее дом, тем больше выгода. Как вы понимаете, отапливать улицу, собирая на ней же крохи тепла, - занятие глупое. Во-вторых, чем больше разница температур теплоносителей во входном и выходном контурах, тем меньше коэффициент преобразования тепла (?), то есть меньше экономия электроэнергии. Так уж работают эти устройства, независимо от их типа. Поэтому более выгодно подключение агрегата к низкотемпературным системам отопления. Прежде всего, имеется в виду обогрев от водяных полов или теплым воздухом, так как в этих случаях теплоноситель по медицинским требованиям не должен быть горячее 35°С. А вот чем более горячую воду машина готовит для выходного контура (для радиаторов или душа), тем меньшую мощность (до 15%) она развивает и тем больше расходует электричества (до 12%). В-третьих, для достижения большей выгоды практикуется эксплуатация тепловых насосов в паре с дополнительным генератором тепла (в таких случаях говорят об использовании бивалентной схемы отопления).
В доме с большими теплопотерями ставить насос большой мощности (более 30 кВт) невыгодно. Он громоздок, а будет работать в полную силу всего лишь около месяца. Ведь количество действительно холодных дней не превышает 10-15% от длительности отопительного сезона. Поэтому часто мощность теплового насоса назначают равной 70-80% от расчетной отопительной. Она будет покрывать все потребности дома в тепле до тех пор, пока уличная температура не опустится ниже определенного расчетного уровня (температуры бивалентности), например минус 5-10°С. С этого момента в работу включается второй генератор тепла. Есть разные варианты его использования. Чаще всего таким помощником служит небольшой электронагреватель, но можно поставить и жидкотопливный котел. Выбор наилучшего варианта - задача специалиста.
На рынке можно встретить тепловые насосы фирм IVT, MECMASTER, THERMIA (все - Швеция), OCHSNER (Австрия), VAILLANT, VIESSMANN, STIEBEL ELTRON (все - Германия), CLIMAVENETA (Италия), CARRIER, AERTEC (обе - США), PZP KOMPLET, G-MAR (обе - Чехия).Есть и производства России - "ЭКИП", "НПФ ТРИТОН", РЗП, "ЭНЕРГИЯ". Российская продукция простовата по дизайну, но достаточно надежна и дешевле импортной. Так, модель АВТН-28г ("НПФ ТРИТОН") нагревает воду в системе отопления до 70°С, и это при хорошей экономичности (? = 3,3). Фирма "ЭКИП" создала насос ТНСО2-20, работающий на диоксиде углерода (СО2) - экологически безвредном хладагенте, который позволяет нагревать воду до рекордной отметки 85°С при ? = 3,28.
Кроме того, в межсезонье у нас давно используются кондиционеры и чиллеры с режимом "отопление" от таких известных производителей холодильной техники, как HITACHI, DAIKIN (обе - Япония), CARRIER, YORK (обе - США), CLIVET (Италия) и др. Широкий ряд моделей тепловых насосов с мощностью от 2 до 130 кВт способен удовлетворить любые запросы обитателей как маленьких дач, так и больших особняков. Надо только не ошибиться с выбором типа установки

Установки "грунт-вода"

Грунт - это, пожалуй, наиболее универсальный источник рассеянного тепла. Он аккумулирует солнечную энергию и круглый год подогревается от земного ядра. При этом он всегда "под ногами" и способен отдавать тепло вне зависимости от погоды. Ведь на глубине уже 5-7 м температура практически постоянна в течение всего года. Для средней полосы России она составляет 5-8°С. Это очень подходящие условия для работы теплового насоса. Более того, в верхних слоях земли минимум температуры достигается на пару месяцев позже пика морозов - нужда в интенсивном обогреве к этому времени уменьшается. Необходимая энергия собирается теплообменником, заглубленным в землю, и аккумулируется в носителе, который затем насосом подается в испаритель и возвращается обратно за новой порцией тепла. В качестве такого переносчика энергии используют незамерзающую экологически безвредную жидкость (ее называют также "рассолом" или антифризом). Это может быть тридцатипроцентный водный раствор этиленгликоля или пропиленгликоля. Есть и другая схема сбора тепла, когда вместо "рассола" в контуре циркулирует фреон, который превращается в пар прямо в трубах теплосборника.. Но хотя эта схема повышает КПД, ее эксплуатация сложна. Сегодня наиболее популярны системы с "рассолом". В них используются два вида теплообменников: грунтовый коллектор и грунтовый зонд. Оба выполняются из полиэтиленовых труб диаметром 25, 32 или 40 мм (чем больше - тем лучше отбор тепла, но и дороже система).

Грунтовый коллектор (горизонтальный) представляет собой длинную трубу, горизонтально уложенную под слоем грунта. Главное достоинство - универсальность и простота монтажа. Нашел свободную площадку - рой канавки и укладывай. Недостаток - большая потребная площадь под коллектор - 25-50 м2 на 1 кВт мощности (причем площадку можно использовать только под газон или однолетние цветы). Есть разные схемы раскладки трубы: петля, змейка, зигзаг, плоские и винтовые спирали разных форм и т. п. Выбор определяется теплопроводностью грунта и геометрией участка. Производительность теплосбора больше на увлажненных суглинках и меньше на сухих песчаных участках. В среднем 1 м2 поверхности грунта может обеспечить "поставку" 10-35 Вт мощности. Длину трубы в одной петле, причем цельной, без разъемов, стремятся ограничить (не более 600 м), иначе заметно увеличивается расход энергии на циркуляционном насосе. Если нужна большая мощность, петель делают несколько.

У коллекторов есть особенность, доставляющая массу хлопот строителям. Оказывается, температура слоя грунта вокруг труб постепенно снижается, и тем сильнее, чем выше производительность теплового насоса. Она может опускаться ниже нуля, а массив даже промерзать. Поэтому главная забота строителей теплосборника - сделать его за разумные деньги таким, чтобы грунт успевал за лето набрать "тепловой жирок" и при этом продолжал поставлять энергию для подготовки горячей воды. Единых норм здесь нет, ведь грунты и климатические условия районированы.

Грунтовые зонды (вертикальные коллекторы) - это система длинных труб, опускаемых в глубокую скважину (50-150 м). Здесь нужен всего пятачок земли, зато требуются дорогостоящие бурильные работы (от $ 20 за 1 пог. м). На глубине всегда одинаковая температура - около 10°С, поэтому зонды мощнее горизонтальных коллекторов. Метр их длины поставляет от 30 до 100 Вт тепловой мощности, в зависимости от грунта. Известен с десяток разных конструкций зондов, порой весьма необычных (например, в виде труб, замурованных в сваи фундамента дома). Но наиболее применимыми являются две: труба в трубе и U-образная. По одной линии "рассол" подается циркуляционным насосом вниз, по другой им же поднимается вверх, к испарителю. В глубоких скважинах сборку всегда защищают обсадной трубой, в мелких не всегда.
Для улучшения теплопередачи и повышения прочности зонда зазор между землей или обсадной трубой и рабочими трубами заполняется бетонитом или бетоном. Если нужно получить большую мощность, таких теплосборников делают несколько. Расстояния между ними - 5-7 м.

У вертикальных коллекторов, помимо дороговизны, есть еще одно слабое место, о котором ничего не говорится в фирменных буклетах. Как показали исследования, равновесие процессов отбора тепла и восстановления "питающей" способности грунта (вокруг зонда земля захолаживается) наступает лишь через 4-5 лет эксплуатации. Поэтому насос в проект надо закладывать помощнее. Насколько - способны сказать только специалисты.
А вот что действительно может доставить массу хлопот, так это получение от службы воднадзора разрешения на бурение глубокой скважины под зонд. Ибо вероятное обмерзание грунта способно нарушить поведение водоносных слоев. Поэтому для небольших коттеджей можно закладывать вместо одной глубокой несколько более мелких (25-35 м) скважин, поскольку на них одобрения чиновника не требуется.

Установки "вода-вода"

Источником тепла могут быть поверхностные (реки, озера) или почвенные воды (скважины), а также сбросовая вода технологических установок. Сами насосы почти не отличаются от тех, которые работают с "рассолом". Но благодаря более высокой температуре теплоносителя зимой годовая эффективность применения устройств типа "вода-вода" оказывается наивысшей. Жаль, что эта техника хороша в основном лишь для промышленного применения. Слишком редко возникают подходящие условия для частника. Но если рядом течет незамерзающая речка, вы можете уложить петлю трубы с антифризом на дно (притопив грузами) и обогреваться практически даром. Конечно, если водоохранная служба даст добро.

Со скважиной сложнее. Воду из нее (из расчета около 0,25 м3/ч на 1 кВт тепловой мощности) скважинным насосом подают прямо в испаритель, а сливают... во вторую скважину, удаленную от первой вниз по течению воды в подземном слое на 15-20 м. При этом водоносный слой должен принять и отвести слитую воду, иначе маленькое наводнение вам обеспечено. Ясно, что такие пласты на малой глубине встречаются не везде, а для артезианских скважин получить разрешение у нас непросто. И еще надо защитить испаритель от загрязнения и коррозии. Фильтрование и анализ воды обязательны. Если в ней слишком много солей, придется обустроить промежуточный теплообменник, между ним и топливным насосом будет циркулировать деаэрированная чистая вода.

Установки "воздух-вода"

По универсальности применения в наших климатических условиях этот тип насосов занимает пока второе место. И сами насосы дешевле, и труб (с неизменными земляными работами) не требуется. Недостаток один, но существенный: из морозного воздуха много тепла не отберешь. Устойчиво, хотя и с уменьшенной мощностью, эти устройства работают до -15 °С, а затем надо включать другой котел. Когда речь идет о выборе "воздушных" агрегатов, полезно учитывать два важных обстоятельства, обычно умалчиваемых в статьях. Во-первых, приводимое в паспорте значение номинальной мощности относится к определенной температуре уличного воздуха. У каждой фирмы она своя. Это может быть и 0, и 2, и 10, и даже 25°С. Значит, по эффективности все машины надо сравнивать при одинаковой температуре наружного воздуха. Во-вторых, с усилением холодов тепловой насос развивает заметно меньшую (иногда втрое) мощность, поэтому дополнительный обогреватель нужен обязательно. Конструктивно устройства типа "воздух-вода" выполняются по двум компоновочным схемам: сплит и моно. В первом случае установка состоит из двух блоков, соединенных коммуникациями. Один, наружный, включает мощный вентилятор и испаритель (монтируется на участке недалеко от дома). Второй, внутренний, содержит конденсатор и автоматику и устанавливается в помещении. Компрессор может располагаться или снаружи, чтобы не шумел в доме, или во внутреннем модуле. В моноблоках все элементы собираются в общем корпусе и монтируются в доме, а с улицей соединяются гибким воздуховодом. Они поставляются большинством фирм, но обладают ограниченной мощностью - обычно 3-16 кВт. Есть моноблоки, допускающие как наружный, так и внутренний монтаж. В последние годы, в связи с ухудшением вентиляции жилья из-за широкого применения новых герметичных окон со стеклопакетами, тепловые насосы "воздух-вода" получили дополнительное развитие. Помимо отопления и подготовки горячей воды, некоторые модели "научились" не только работать в системах вентиляции, но еще использовать тепло отработанного (отточного) воздуха помещений.
